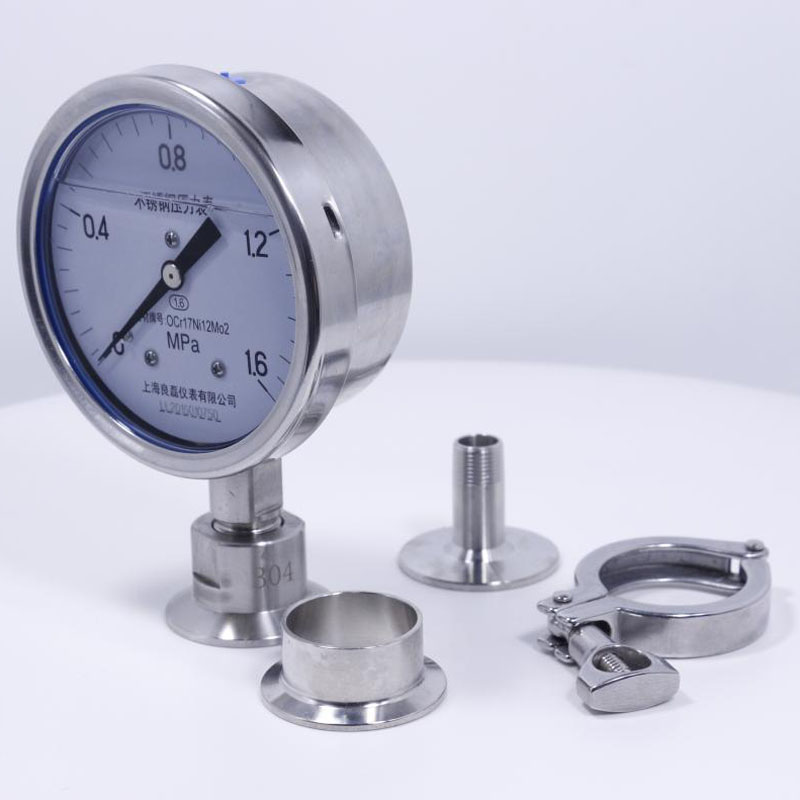

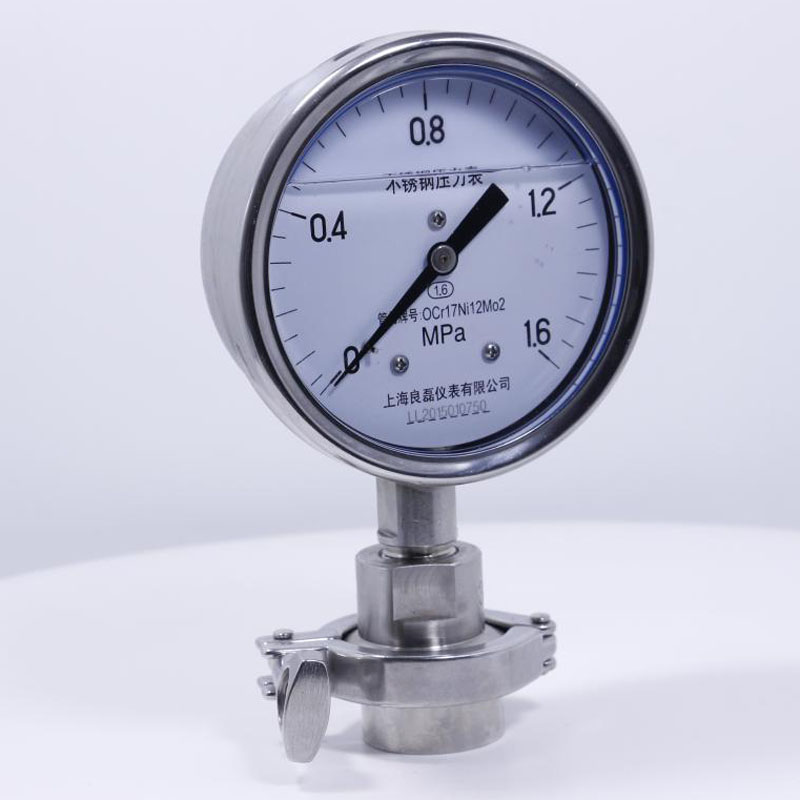

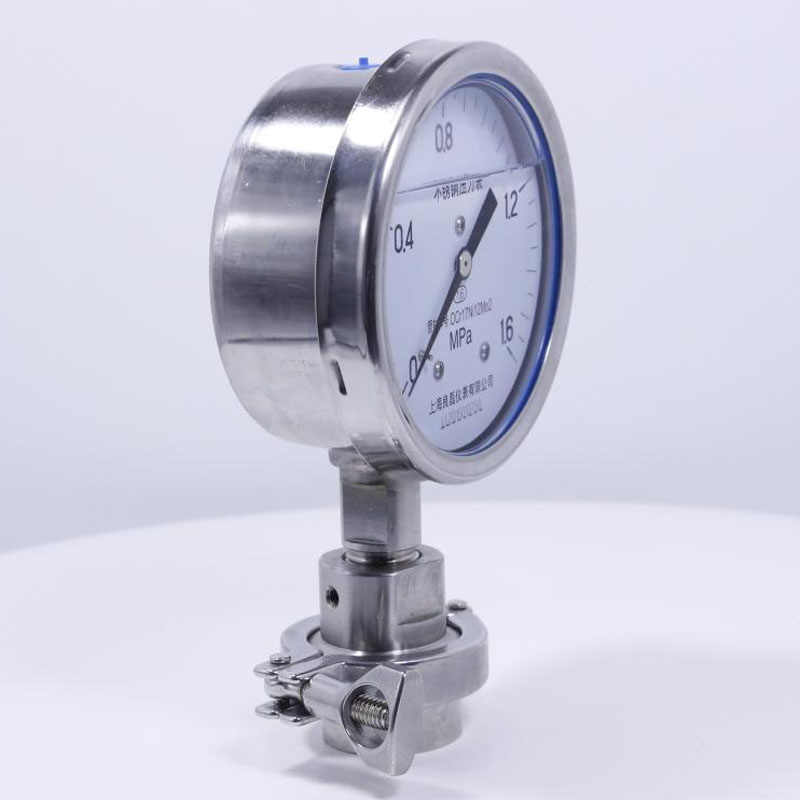

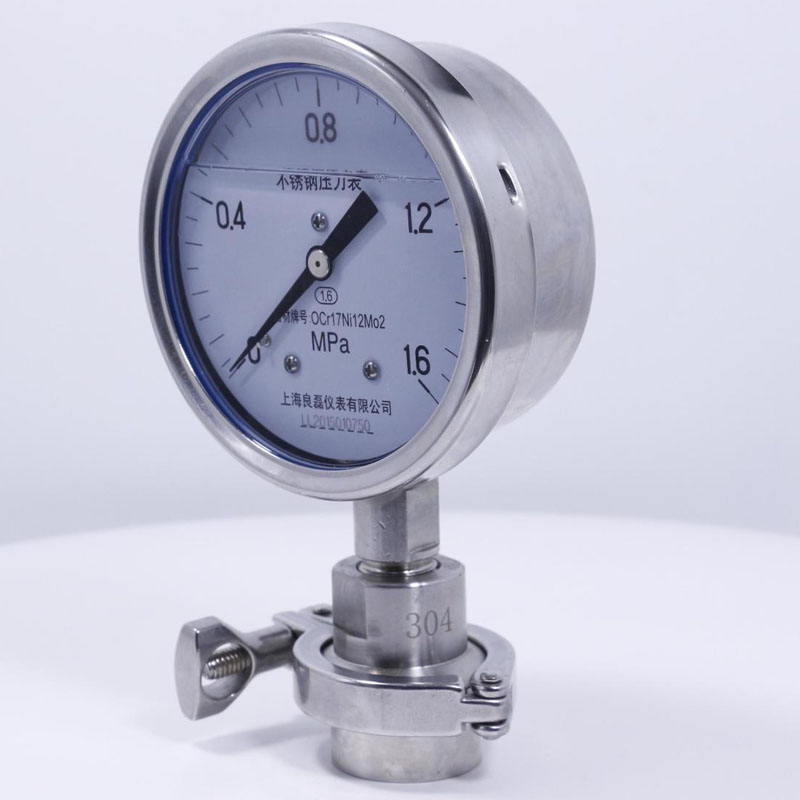

不銹鋼衛生型隔膜壓力表Y60、Y100---BF/Z/MC
隔膜表的耐蝕性
隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜、法蘭及密封圈的材料來保證。
隔膜材料：316、316L
法蘭材料：316、316L
密封因材料：硅橡膠、聚四氟乙烯
密封液的選擇
為了保證衛生型隔膜表使用的可靠性和安全性，根據不同用途，選擇合適的密封液。
|
密封液 |
受壓部溫度范圍℃ |
比重 |
體膨脹 |
|
甘油水溶液 |
-5～100 |
1.27 |
0.61×10-3 |
|
丙二醇 |
-30～160 |
1.04 |
0.70×10-3 |
|
植物油 |
-5～100 |
1.93 |
1.03×10-3 |
測量范圍及型號標示
|
型號 |
形式 |
量程上限值 (MPa) |
||
|
配不銹鋼表殼壓力表 |
配全不銹鋼壓力表 |
|||
|
Y60A-Z/Z/MC/L |
Y60-BF/Z/MC |
MC |
卡箍式 |
0.6～2.5(法蘭1 1/2”) |
|
Y100A-Z/Z/MC/L |
Y100-BF/Z/MC |
0.4～2.5(法蘭2”) |
||
|
Y100A-Z/Z/MN/L |
Y100-BF/Z/MN |
MN |
螺母式 |
0.4～2.5 |
|
Y100A-Z/Z/MH/L |
Y-100B/Z/MH |
MH |
矩形法蘭式 （均質機用） |
10～60 |
注：1.用戶也可選用其它通用型壓力表，訂購時同本廠協商。
2.壓力表同隔膜裝置連接方式也可選用其它形式，訂貨時同本客服協商。
