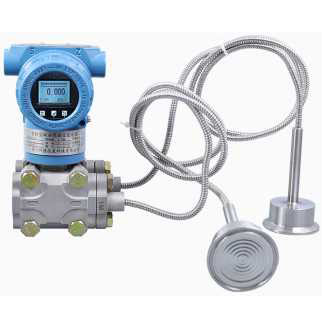

PCM3051DF/SF系列單/雙法蘭液位變送器結構上由PCM3051DP差壓變送器和焊接安裝的液位法蘭組成。作用在兩端的壓力，首先經液位法蘭上的膜片和填充液，再經變送器本體，真空注油后到測量傳感器的二端；產品適用于密封壓力容器的液位測量，廣泛應用于石油、化工、制藥、水處理等液位場合的測量。
產品特點
. 316L不銹鋼隔離膜片結構
?衛生型防結垢、耐腐蝕
?耐過載、抗高壓
.智能數字專用電路
? LCD液晶顯示，可無源遷移
?抗沖擊,抗震動,抗電磁干擾
性能參數
|
測量范圍 |
|
0~10kPa ?100kPa ?2MPa |
|
測量介質 |
氣體、液體、蒸汽等 |
|
|
壓力類型 |
表壓 |
|
|
輸岀信號 |
4-20mA、 4-20mA+HART |
|
|
供電電源 |
12~24VDC |
|
|
精度等級 |
0.2%FS(典型)0.1%FS |
|
|
補償溫度 |
-10~70°C |
|
|
工作溫度 |
-20~80°C |
|
|
零點溫度漂移 |
0.5%FS ( max) |
|
|
靈敏度溫度漂移 |
0.5%FS ( max) |
|
|
壓力過載 |
不超過量程的10倍 |
|
|
機械震動 |
20g(20-5000HZ) |
|
|
采樣時間 |
1秒鐘20次 |
|
|
長期穩定性 |
≤0.2%FS/ 年 |
|
|
絕緣 |
100MΩ/250VDC |
|
|
防護等級 |
IP65 |
|
|
防爆等級 |
Exia ⅡCT6 |
|
|
使用壽命 |
1X107壓力循環 |
|
|
外殼材質 |
外殼低銅鋁合金；304不銹鋼接頭 |
|
|
介質兼容 |
與316L不銹鋼兼容的各種流質介質 |
